Laboratorio 3 de Sistemas Electrónicos

Primer Semestre de 2026

Materiales

• Componentes de la BOM
• Conector hembra cortado para 5 posiciones
• Conector macho (pin head) de 2 positicones + jumper
• Placas de Circuito Impreso (PCB) de la Placa 1
• Stencil para la Placa 1
• Pasta de soldadura
• Estaño
• Cables macho-macho para probar el circuito

Equipamientos

• Horno
• Cautín
• Alicates
• Fuente CC, generador de funciones y osciloscopio para probar

Procedimiento experimental e informe

Para este Laboratorio, organicense en los mismos grupos que para los Trabajos.

1. Solden los componentes de la placa 1 del sensor capacitivo, con los valores elegidos hasta el momento. Pueden utilizar las imagenes a continuación como referencia. Fabriquen al menos 1 placa por grupo, y demuestren su funcionamiento al profesor antes del fin del Laboratorio. (6pt).

   AYUDA: Partan por los componentes de montaje superficial (pregunten al profesor y al ayudante como utilizar el horno)

   AYUDA2: Utilicen el área en blanco de la placa para identificarla. Con el marcador que indique el profesor, pueden diseñar palabras, números, símbolos o imágenes, lo importante es que quede claro cuales son las placas de su grupo

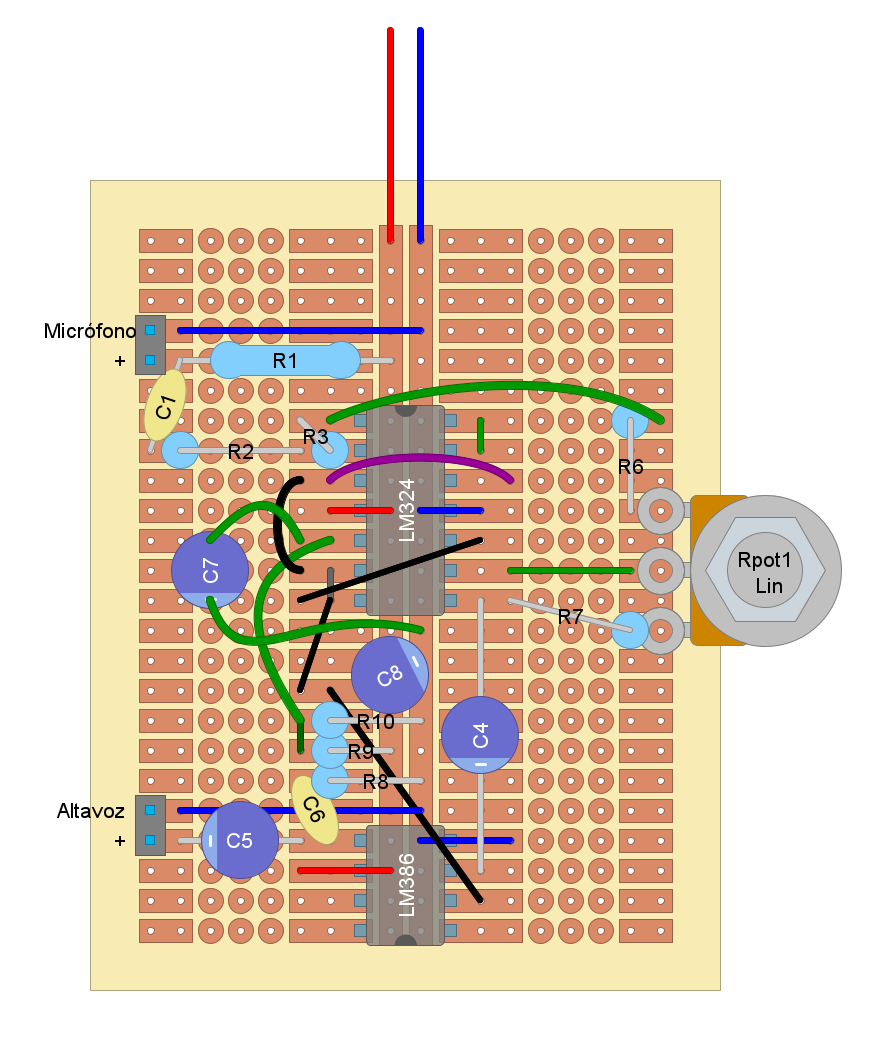

Figura 1: Circuito completo del sensor capacitivo hasta el Trabajo 4

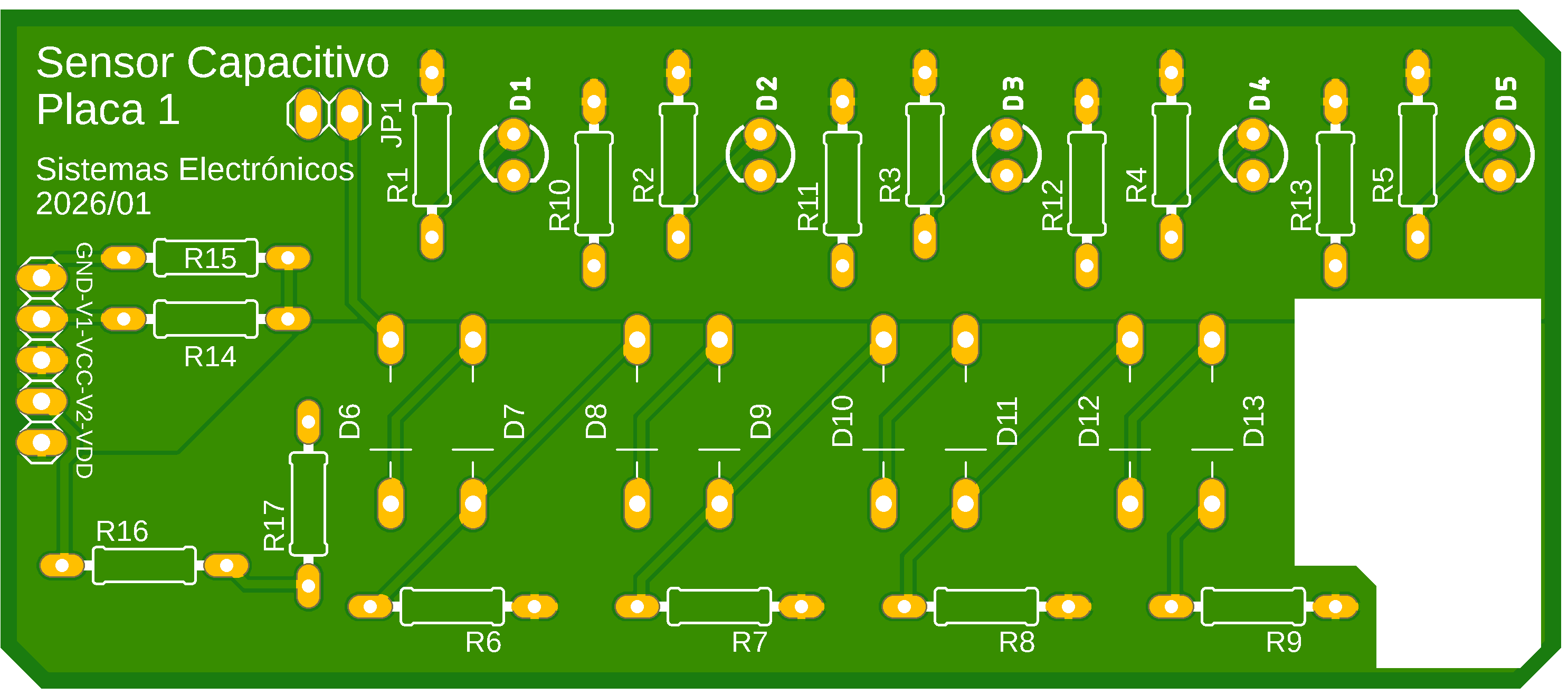

Figura 2: Diseño de la Placa 1 (TOP)

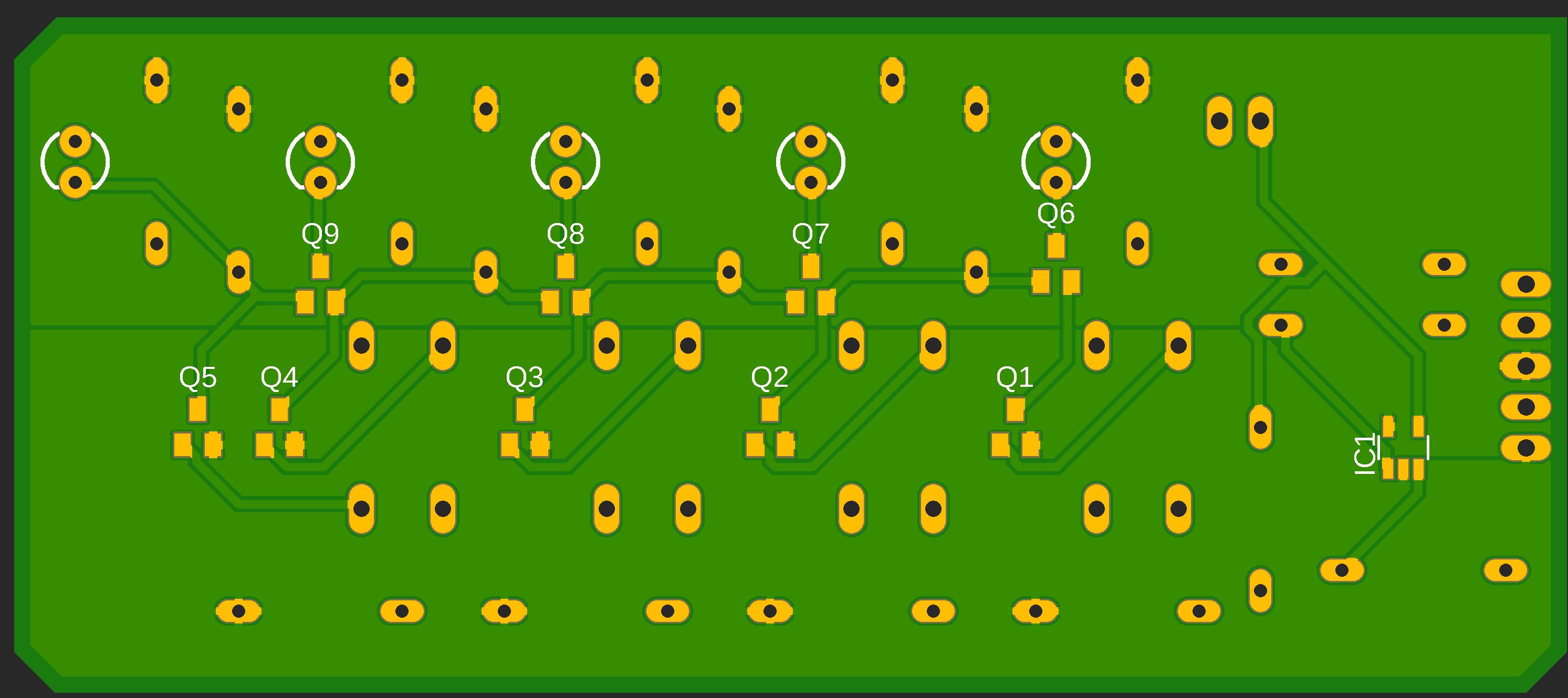

Figura 3: Diseño de la Placa 1 (BOTTOM)

Como cada miembro del equipo recibirá una placa al terminar el curso, aprovechen de avanzar en la fabricación de las otras placas una vez que terminen la demonstración.
