SISTEMAS_ELECTRONICOS_PARA_INGENIERIA_BIOMEDICA

01 - Introducción

Detalles Administrativos

Página: uvirtual

Correo: juliano.dawid @usach.cl

Syllabus

Motivación

Electrónica Analógica

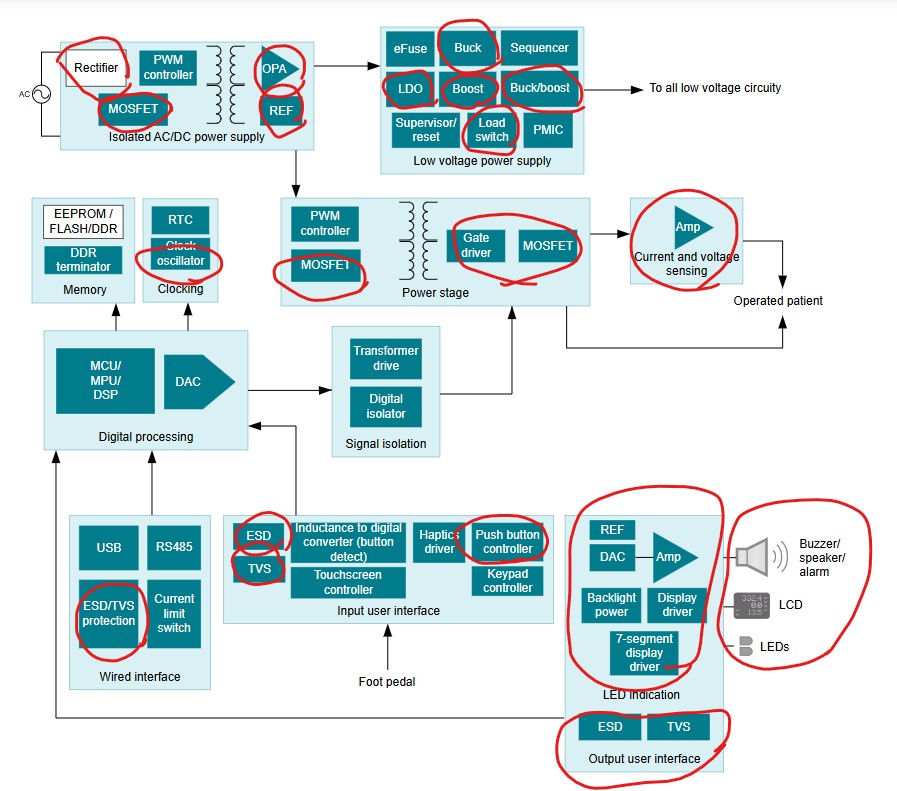

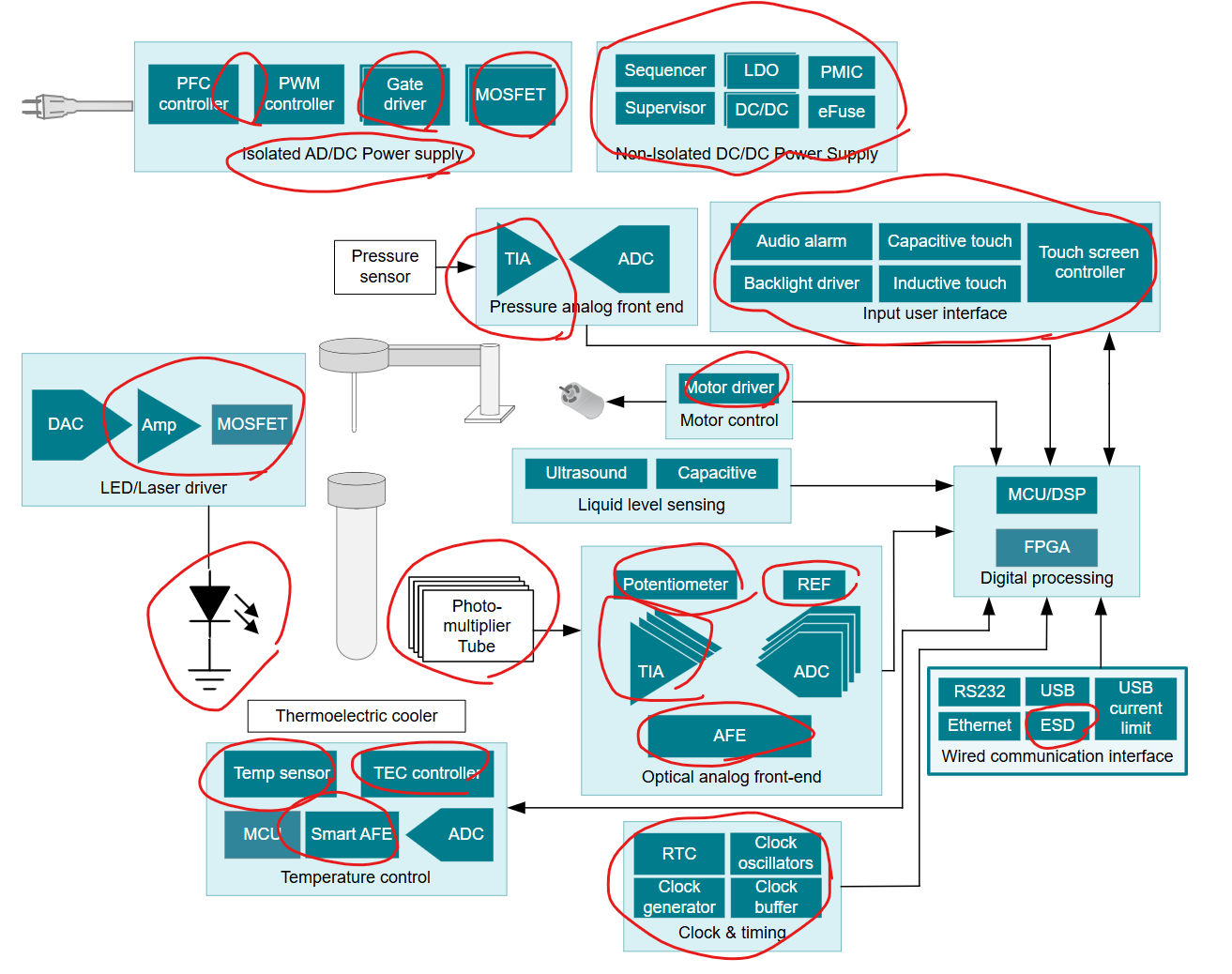

Texas Instruments Medical Applications

Trabajos

Un Fotopletismógrafo es un dispositivo que mide de forme óptica el cambio de volúmen de sangre en alguna parte del cuerpo. Dicho cambio en volúmen se detecta alumbrando la parte del cuerpo bajo estudio y midiendo la cantidad de luz transmitida o reflejada. En cada pulso cardíaco, las arterias y arteriolas se expanden y contraen ligeramente, generando una pequeña diferencia en la cantidad de luz detectada. Se pueden calcular diversas mediciones fisiológicas a partir de la señal obtenida de ésta forma, tales como la frecuencia cardíaca, la frecuencia respiratoria y la presión arterial. En este video se puede ver un fotopletismógrafo que enciende una luz cada vez que detecta un pulso cardíaco.

Los sistemas electrónicos de los fotopletismógrafos utilizan los componentes y circuitos estudiados en esta asignatura. Por lo tanto, este semestre su grupo desarrollará un fotopletismógrafo para reforzar y ejemplificar la aplicación de los conocimientos obtenidos. El dispositivo propuesto será capaz de medir dos variables: frecuencia cardíaca y tiempo de transito de pulso (PTT).

El proyecto será implementado por 4 grupos distintos, cada uno con 3 o 4 estudiantes. Cada grupo implementará un prototipo ligeramente distinto, de acuerdo al color del LED que se utilizará: Rojo, Amarillo, Azul y Verde. El diseño del prototipo se dividirá en 10 trabajos, conforme la imagen a continuación.

Notación

• Voltajes, corrientes, conexiones externas, entradas, salidas
• $\lceil x \rceil$
• $\therefore$
• $ \implies $
• $\iff$
• $ \forall $

• $

  $

• $»$

Revisión/Resúmen de Conceptos

Teoría de Circuitos

\[R_{series} = R_1 + R_2\] \[R_{paralelo} = \frac{1}{\frac{1}{R_1} + \frac{1}{R_2}}\] \[\sum{corrientes} = 0\] \[\sum{voltajes} = 0\]

Divisor de voltaje

• Impedancia

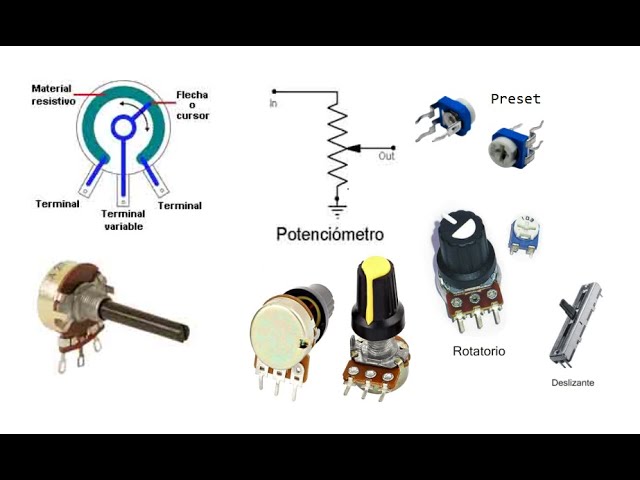

• Potenciometro
• BODE
• Circuito Equivalente de Thevenin / Norton
• Fracciones Parciales
• Transformada de Laplace
• Transformada de Fourier
• Función de Transferencia
• Polos y Ceros
• Teorema de la Superposición
• Leyes de Kirchhoff
• Serie de Taylor / Maclaurin
• Nyquist
• Ley de Ohm

Introducción al Laboratorio

Reglamento interno para el uso seguro de los laboratorios de docencia de Ingeniería Civil Biomédica

Multímetro y mediciones de baterias, resistencias fijas y resistencias variables.

Protoboard y buenas practicas para conexión de circuitos electrónicos

Osciloscopio y medición de voltajes cambiantes en el tiempo.
